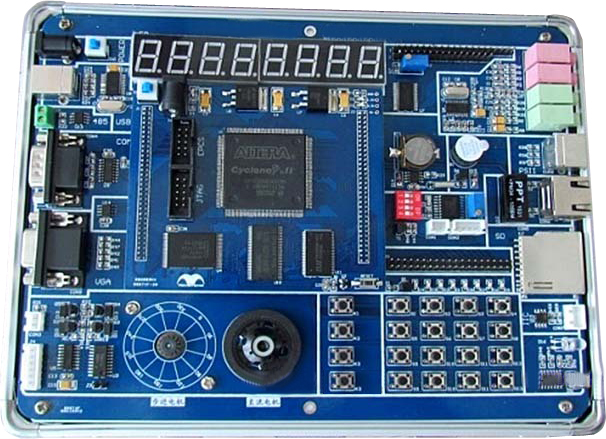

一、硬件資源
1、ALTERA Cyclone II EP2C20Q240C8芯片115萬門。 核心板可以更換其它主芯片的核心板
2、1片64Mb FLASH芯片(32位總線操作，可兼容128Mb或256Mb Flash)
3、1片64Mb SDRAM芯片(可8位、16位、32位數據總線操作)
4、1片4Mb SRAM芯片16位總線(可升級為8Mb SRAM芯片)
5、1個10M以太網接口
6、VGA接口
7、SD卡媒體接口
8、1個RS232接口
9、1個USB轉232接口
10、1個RS485接口
11、LCD1602液晶屏接口
12、LCD12864液晶屏接口(支持YT-320*240 TFT彩色屏)
13、高性能立體聲音頻編解碼器TLV320AIC23：1路LINE-out、1路HP-out、1路MIC-in、1路LINE-in
14、8個共陰七段數碼管
15、8個LED指示燈
16、4個功能按鍵（button鍵）
17、4*4矩陣鍵盤
18、4路撥檔開關
19、1路蜂鳴器
20、1個溫度傳感器
21、紅外收發器
22、1個直流電機驅動(PWM)
23、1個四相步進電機驅動
24、1路PS/2鍵鼠接口
25、SPI EEPROM 93C46
26、IIC EEPROM 24C32
27、IIC總線8位AD/DA：4路模擬輸入；1路數字輸出
28、RTC實時時鐘(串行IIC總線)
29、1個40針I(yè)O擴展接口
30、50M晶振，高穩定時鐘源
31、1個系統復位按鍵，產生系統復位信號
32、1個配置芯片EPCS4
33、1個JTAG接口；
34、1個AS接口；
35、電源輸入（+5V）
二、配套軟件
1、ALTERA QuartusⅡ7.2安裝包；
2、串口調試工具；
3、LCD字模提取軟件。
三、設計文檔
1、 開發板用戶手冊
2、開發板原理圖（pdf格式）
3、 開發板原理圖庫，PCB庫(2c20、flash、sdram)
4、所有主要芯片的數據手冊
5、一些比較好的Verilog,VHDL視頻和書籍以及FPGA、CPLD相關的資料。
四、配套源程序：
1、核心板LED燈測試程序
2、開發板LED燈測試程序
3、核心板LED流水燈測試程序
4、開發板LED流水燈測試程序
5、4×4矩陣鍵盤測試程序
6、4×1獨立按鍵測試程序
7、數碼管動態顯示程序
8、4×4矩陣鍵盤與數碼管測試程序
9、?蜂鳴器測試程序
10、4×4矩陣鍵盤模擬音符測試程序
11、直流電機測試程序
12、步進電機測試程序
13、1602液晶測試程序
14、12864液晶測試程序
15、數字鐘程序
16、PS2測試程序
17、VGA測試程序
18、語音測試程序
19、TFT液晶測試程序
20、I2C總線實驗
21、?ram的讀寫
22、SRAM的讀寫
23、SDRAM的讀寫
24、FLASH的讀
五、標準配件
1、核心板（安裝在底板上）
2、底板（安裝在箱子上）
3、箱子
4、步進電機（已安裝在底板上）
5、直流電機（已安裝在底板上）
6、并口下載線一根
7、USB線一根
8、配件光盤一張
