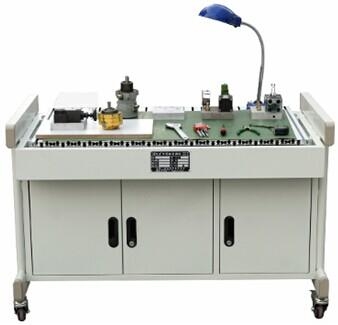

TYK-YYCZ01型 液壓元件拆裝實訓裝置
動力元件包括：低壓用齒輪泵?中壓葉片泵??、高壓用軸向柱塞泵
控制元件包括：溢流閥、減壓閥、節流閥單向閥、換向閥等，
執行元件：?jiǎn)纬鰲U雙作用液壓油缸。所有元件要求符合液壓標準要求，采用通用化系統。
控制屏：采用金屬框架制作，設有抽屜、日光燈、交流電源插座。有小零件盒，以防止零件的丟失，操作方便符合人性化要求。
1?產品概述
1.1?概述
????液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察了解零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工裝配工藝有一定的認識。該實訓臺適合各職業院校機電類專業《液壓傳動》、《液壓與氣壓傳動》等課程的實訓教學需要。
1.2?特點
（1）采用立式單面設計，結構簡潔。
（2）操作臺采用T型鋁合金型材制作，經久耐用，美觀大方。
（3）液壓元件安裝在特殊設計的模塊上，可以隨意地組合搭建。
2?性能參數
（1）外型尺寸：
???實訓桌（長×寬×高）：1400mm×700mm×750mm
??操作屏（長×寬×高）：880mm×330mm×560mm
（2）重????量：＜70Kg
（3）工作條件：
???溫度：-10℃~+40℃
???相對濕度：≤85%（25℃）
3?產品組成
3.1?操作屏
????操作屏采用T型鋁合金型材制作，在臺面上鋪設有防靜電皮墊，同時臺面上還有小元器件盒，以防止零件的丟失。
3.2?元器件
（1）動力元件：低壓齒輪泵（CB-B4）、葉片泵（YB-10B）、高壓柱塞泵（4MCY-1）。
（2）控制元件：直動式溢流閥（P-B10）、先導式溢流閥（Y-10B）、力士樂系列高壓溢流閥（DB-10）、減壓閥（J-10B）、節流閥（L-10B）、單向閥（I-10B）、換向閥（34E-10B）、力士樂系列高壓換向閥（3W6A）。
（3）執行元件：?jiǎn)纬鰲U雙作用液壓油缸。
3.3?工具：內六角扳手、內卡、鋼皮尺、活動扳手、螺絲刀、老虎鉗。
4?實訓內容
（1）?液壓缸拆裝
（2）?壓力控制閥拆裝
（3）?液壓泵拆裝
（4）?流量閥控制拆裝
（5）?方向控制閥拆裝
5?產品配置?
|
序號 |
名稱 |
型號 |
數量 |
類型 |
備注 |
|
1 |
液壓元件拆裝實訓臺 |
LG-YYCZ01 |
1臺 |
必配 |
? |
|
2 |
工具套件 |
? |
1套 |
必配 |
? |
?
