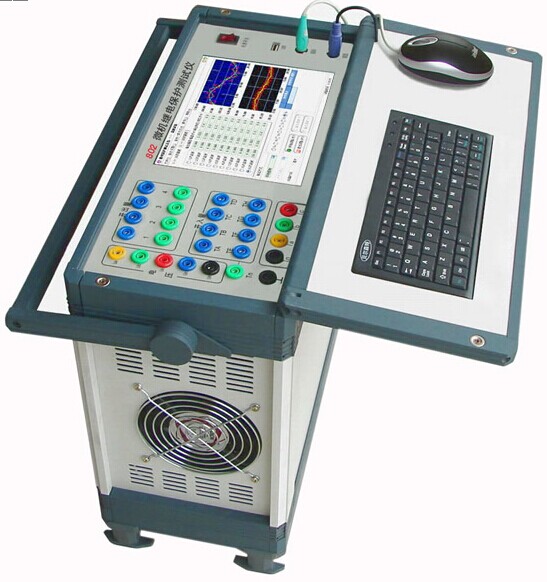

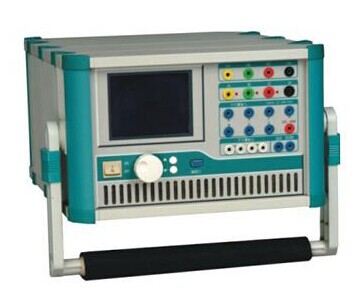

TYK -802型 微機繼電保護裝置
?
一、功能特點
●標準的4相電壓3相電流輸出??具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
●單機操作方便??單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
●雙操作方式，聯接電腦運行??通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
●軟件功能強大??可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
●開關量接點豐富??DJC-100為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
●大屏幕LCD顯示屏??本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
●自我保護??采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
●具有獨立專用直流電源輸出??裝置設有一路110V?及?220V專用可調直流電源輸出。
●性價比高??屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
二、主要技術參數
●交流電流輸出
輸出精度???DJC-100：0.5級
相電流輸出（有效值）?????0～40A?
三并電流輸出（有效值）???0～120A
相電流長時間允許工作值（有效值）?10A
相電流*大輸出功率???????????????420VA
三并電流*大輸出時*大輸出功率???900VA
三并電流*大輸出時允許工作時間???10s
頻率范圍（基波）???20～1000Hz
諧波次數???????????1～20?次
●直流電流輸出
輸出精度???0.5級
電流輸出???0～±10A?/?每相，0～±30A?/?三并
*大輸出負載電壓???20V
●交流電壓輸出
輸出精度???DJC-100：0.5級
相電壓輸出（有效值）????0～120V
線電壓輸出（有效值）????0～240V
相電壓/線電壓輸出功率????80VA?/?100VA
頻率范圍（基波）?20～1000Hz
諧波次數?????????1～20次
●直流電壓輸出
輸出精度???0.5級
相電壓輸出幅值???0～±160V
線電壓輸出幅值???0～±320V
相電壓/線電壓輸出功率???70VA?/?140VA
●開關量及時間測量
|
? |
DJC-100 |
備注 |
|
開關量輸入 |
7路 |
空接點：???1～20mA，24V 電位接點接入：“0”：0～?+6V；?“1”：+11?V～?+250V |
|
開關量輸出 |
2對 |
DC：220V／0.2A；AC：220V／0.5A |
|
時間測量 |
測量范圍0.1ms?～?9999s????測量精度0.1mS |
|
●控制數字信號處理器微機
本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
?●D/A轉換和低通濾波
采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。
由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
●電壓、電流放大器
各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
●液晶顯示及旋轉鼠標操作
裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。
●專用直流電源輸出
裝置在機箱底板上裝設有一路專用可調直流電源輸出，分?110V?及?220V?兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在?80％－110％?范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。
??
