TYK-LDD01型 動量定律實驗裝置
一、技術參數：
1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、蓄水箱，500×400×400mm，材質PVC板。
3、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。
4、實驗流量：0~200ml/s, 活塞直徑φ12mm。
5、實驗水箱：容積40L，由有機玻璃制成，配有自動反饋、活塞式平板測力裝置，入射與出流方向夾角成90°。
6、靜音環保型水泵：揚程：10m，額定流量：12L/min，功率：90W。
7、實驗所用的流體--水為全循環設計，充分節約水資源。
8、TYK-LDD01型 動量定律實驗裝置框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
9、動量定律實驗裝置外形尺寸：1500×500×1600mm（長×寬×高）,框架為可移動式設計，帶腳輪及禁錮腳。
二、主要配置：
水泵、流量計、實驗水箱、蓄水箱、計量水箱、射流測力器、噴管、刻度標尺、秒表、實驗管道、閥門、自循環裝置、不銹鋼框架。
三、實驗?zāi)康模?/strong>
1、適合于工程流體力學（水力學）教學實驗。
2、測定管嘴噴射水流對擋板所施加的沖擊力。
3、測定動量修正系數，以實驗分析射流出射角度與動量力的相關性
4、將測出的平板沖擊力與用動量方程計算出的沖擊力進行比較，加深對動量方程的理解。

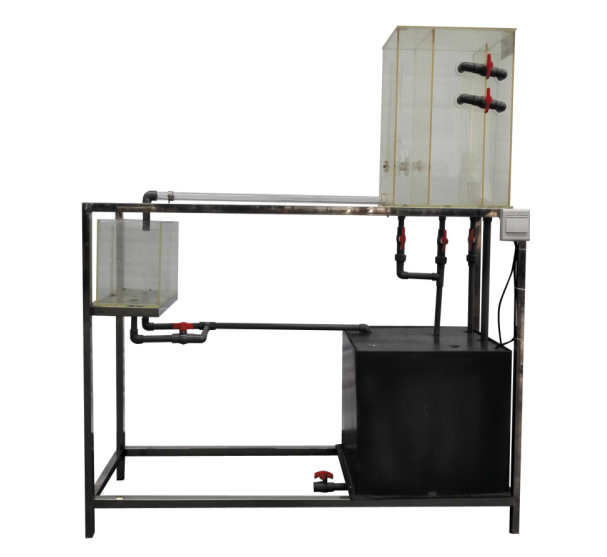

四、參考圖片
