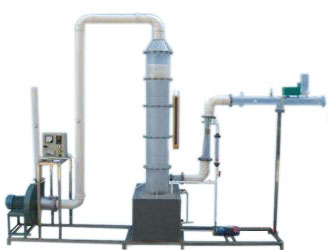

TYK-WQL型 文丘里除塵器性能測定實驗
一、功能： 1、加深對文丘里除塵器結構形式和除塵機理的認識。 2、掌握文丘里除塵器主要性能指針的測定方法。 3、了解濕法除塵與干法除塵的不同實驗方法。 二、主要配置： 水箱、文丘里洗滌器、水泵、風機、水槽、壓差計、流量計、風量調節閥、加料裝置、風管、電路控制系統、不銹鋼臺架及控制屏等。 三、技術參數： 1、水箱：容積約35L，優質防銹PVC材質。 2、文丘里洗滌器：含文丘里管、脫水器等，為有機玻璃材質。抽風機：1.5Kw，轉速：2900r/min。 3、水泵：額定流量10/min，功率90w，揚程8m。 4、風機：采用低噪音中壓風機，轉速：2800 r/min，風量：450 m3/h，風壓：120mmH2O，效率：66％，功率：250w，工作電壓：220V，風量可調范圍：0－600 m3/h。 5、U型壓力計：測量范圍±0—500mm。 6、喉管流速15m/S；氣液比10-15L/M3；噴嘴水壓0.7Mpa；阻力200-300mmH2O；除塵效率95%-99%。 7、環境溫度：5℃～40℃，電源 220V，功率2KW。 8、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。 9、外形尺寸：1800×500×1800㎜。...
分類：
描述
一、功能：
1、加深對文丘里除塵器結構形式和除塵機理的認識。
2、掌握文丘里除塵器主要性能指針的測定方法。
3、了解濕法除塵與干法除塵的不同實驗方法。
二、主要配置：
水箱、文丘里洗滌器、水泵、風機、水槽、壓差計、流量計、風量調節閥、加料裝置、風管、電路控制系統、不銹鋼臺架及控制屏等。
三、技術參數：
1、水箱：容積約35L，優質防銹PVC材質。
2、文丘里洗滌器：含文丘里管、脫水器等，為有機玻璃材質。抽風機：1.5Kw，轉速：2900r/min。
3、水泵：額定流量10/min，功率90w，揚程8m。
4、風機：采用低噪音中壓風機，轉速：2800 r/min，風量：450 m3/h，風壓：120mmH2O，效率：66％，功率：250w，工作電壓：220V，風量可調范圍：0－600 m3/h。
5、U型壓力計：測量范圍±0—500mm。
6、喉管流速15m/S；氣液比10-15L/M3；噴嘴水壓0.7Mpa；阻力200-300mmH2O；除塵效率95%-99%。
7、環境溫度：5℃～40℃，電源 220V，功率2KW。
8、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
9、外形尺寸：1800×500×1800㎜。
