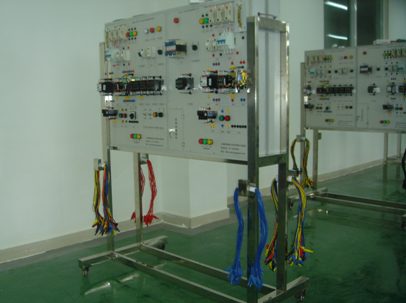

本系列的所有實訓板模塊是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的水電工考核大綱的要求而設計的，它適用于《中級水電工》教材要求的電氣控制線路的培訓及國家《中級水電工》職業資格考證所對應的考核模塊的培訓和考核，通過各模塊安裝調試操作技能的訓練，能快速掌握相應課程及考證要求的實際應用安裝調試技術和操作技能。

一、設備組成：

1、SDZ01-1.1/2.1給水泵一用一備Y-?降壓起動控制系統安裝/排故考證實訓板

2、SDZ01-1.1/2.2給水泵一用一備全壓起動控制系統安裝/排故考證實訓板

3、SDZ01-1.1/2.3消防穩壓泵一用一備控制系統安裝/排故考證實訓板

4、SDZ01-1.1/2.4容量為100~300千瓦的量配電裝置控制系統安裝/計算與選材考證實訓板

5、SDZ01-2.1.1聲光控樓道延時燈開關控制系統安裝考證實訓板

6、SDZ01-2.1.2對講門鈴安裝考證實訓板

7、SDZ01T 實驗臺架

二、TYK-SDZ01型 中級水電工考證設備各子系統產品分述

1、SDZ01-1.1/2.1給水泵一用一備Y-?降壓起動控制系統安裝/排故考證實訓板

⑴實訓功能

根據給定的設備和儀器儀表，在規定的時間內能讓學生完成接線、調試、運行、故障檢查及排除等工作,對故障現象和原因進行分析，找出實際具體故障點，并達到考試規定的要求。

具有全真電機和模擬電機二種調試和運行方式。

總計可設置15個故障點。

⑵技術指標

工作電壓：三相四線380V±5% 50Hz；

整機容量：＜200W；

外型尺寸：60×80×25cm3；

安全保護：具有漏電自動保護裝置和接地保護。

⑶主要配置

完全按考證要求配置

⑷實訓項目

A、按圖紙進行各種電氣器件接線操作；

B、手動控制及調試操作；

C、未發生火災時的自動控制及調試操作；

D、發生火災而1#泵處于自動2#處于備用時的控制及調試操作；

E、當發生火災且1#泵出現故障時的控制及調試操作；

F、水源水池液位器的控制及調試操作；

G、水流報警啟動器中間繼電器K1的控制及調試操作；

H、故障檢查及排除操作?！?/span>

2、SDZ01-1.1/2.2給水泵一用一備全壓起動控制系統安裝/排故考證實訓板

⑴實訓功能

根據給定的設備和儀器儀表，在規定的時間內能讓學生完成接線、調試、運行、故障檢查及排除等工作,對故障現象和原因進行分析，找出實際具體故障點，并達到考試規定的要求。

具有全真電機和模擬電機二種調試和運行方式。

總計可設置15個故障點。

⑵技術指標

工作電壓：三相四線380V±5% 50Hz；

整機容量：＜200W；

外型尺寸：60×80×25cm3；

安全保護：具有漏電自動保護裝置和接地保護。

⑶主要配置

完全按考證要求配置

⑷實訓項目

A、按圖紙進行各種電氣器件接線操作；

B、手動控制及調試操作；

C、未發生火災時的自動控制及調試操作；

D、發生火災而1#泵正常工作時的控制及調試操作；

E、當發生火災且1#泵出現故障時的控制及調試操作；

F、水源水池液位器的控制及調試操作；

G、水流報警啟動器中間繼電器K1的控制及調試操作；

H、故障檢查及排除操作。

3、SDZ01-1.1/2.3消防穩壓泵一用一備控制系統安裝/排故考證實訓板

⑴實訓功能

根據給定的設備和儀器儀表，在規定的時間內能讓學生完成接線、調試、運行、故障檢查及排除等工作,對故障現象和原因進行分析，找出實際具體故障點，并達到考試規定的要求。

具有全真電機和模擬電機二種調試和運行方式。

總計可設置15個故障點。

⑵技術指標

工作電壓：三相四線380V±5% 50Hz；

整機容量：＜200W；

外型尺寸：60×80×25cm3；

安全保護：具有漏電自動保護裝置和接地保護。

⑶主要配置

完全按考證要求配置

⑷實訓項目

A、按圖紙進行各種電氣器件接線操作；

B、手動控制及調試操作；

C、壓力值在壓力表的整定值上限時的控制及調試操作；

D、發生火災而1#泵正常工作時的控制及調試操作；

E、當發生火災且1#泵出現故障時的控制及調試操作；

F、故障檢查及排除操作。

4、SDZ01-1.1/2.4容量為100~300千瓦的量配電裝置控制系統安裝/計算與選材考證實訓板

⑴實訓功能

根據給定的設備和儀器儀表，在規定的時間內能讓學生完成接線、調試、運行等工作,能對相關元器件的參數進行計算和選材，并達到考試規定的要求。

具有全真電機和模擬電機二種調試和運行方式。

總計可設置15個故障點。

⑵技術指標

工作電壓：三相四線380V±5% 50Hz；

整機容量：＜200W；

外型尺寸：60×80×25cm3；

安全保護：具有漏電自動保護裝置和接地保護。

⑶主要配置

完全按考證要求配置

⑷實訓項目

A、按圖紙進行各種電氣器件接線操作；

B、對相關元器件的參數進行計算和選材。

5、SDZ01-2.1.1聲光控樓道延時燈開關控制系統安裝考證實訓板

⑴實訓功能

根據給定的設備和儀器儀表，在規定的時間內能讓學生完成設計、安裝、調試、測量、元器件參數選定等工作。

⑵技術指標

能進行檢測電子元件，判斷是否合格的實訓。

能進行聲光控樓道延時燈開關控制系統安裝的實訓。

安裝后，能進行通電調試，并檢驗實際效果。

⑶主要配置

完全按考證要求配置

⑷實訓項目

A、按圖紙進行各種電子器件焊接操作；

B、通電調試，并檢驗實際效果操作；

C、如調試不出，則查明原因進行糾正操作。

6、SDZ01-2.1.2對講門鈴安裝考證實訓板

⑴實訓功能

根據給定的設備和儀器儀表，在規定的時間內能讓學生完成設計、安裝、調試、測量、元器件參數選定等工作。

⑵技術指標

能進行檢測電子元件，判斷是否合格的實訓。

能進行對講門鈴安裝的實訓。

安裝后，能進行通電調試，并檢驗實際效果。

⑶主要配置

完全按考證要求配置

⑷實訓項目

A、按圖紙進行各種電子器件焊接操作；

B、通電調試，并檢驗實際效果操作；

C、如調試不出，則查明原因進行糾正操作
